Sunkiųjų sunkvežimių išmetimo kolektoriaus gedimų analizė ir atrankos gairės

Sunkaus sunkvežimio jėgos pavaros išmetimo kolektorius atlieka tris svarbiausias funkcijas: išmetamųjų dujų nukreipimą, vibracijos buferį ir šilumos izoliaciją. Jo darbo aplinka, veikiama aukštų temperatūrų, ciklinių šiluminių apkrovų ir daugiaašių vibracijų, reikalauja gerai suplanuoto konstrukcijos projektavimo ir tikslios gamybos.

 1. Gedimo režimo klasifikacija

Išmetimo kolektoriaus eksploatavimo trukmę pirmiausia įtakoja trys veiksnių kategorijos:

Šie veiksniai dažnai derinami sunkiomis sąlygomis. Kasybos savivarčiai susiduria su didele vibracija ir aukšta temperatūra; pakrantės logistikos sunkvežimiai ištveria didelę drėgmę ir terminį ciklą. Tik vieno aspekto stiprinimas retai išsprendžia bendrą problemą.

2. Tvirtas ir lankstus atsiejimo dizainas

Įprastuose išmetimo vamzdžiuose naudojamos standžios jungtys, kurios priklauso tik nuo medžiagos stiprumo, kad atlaikytų vibraciją ir šiluminį įtempį. Šio metodo gali pakakti lengviems sunkvežimiams arba trumpiems atstumams. Tačiau didelių apkrovų varikliai turi didesnį darbinį tūrį ir platesnį virpesių spektrą, todėl natūralų standžios konstrukcijos dažnį lengviau sužadinti, todėl suvirinimo siūlėse susidaro įtempių koncentracija.

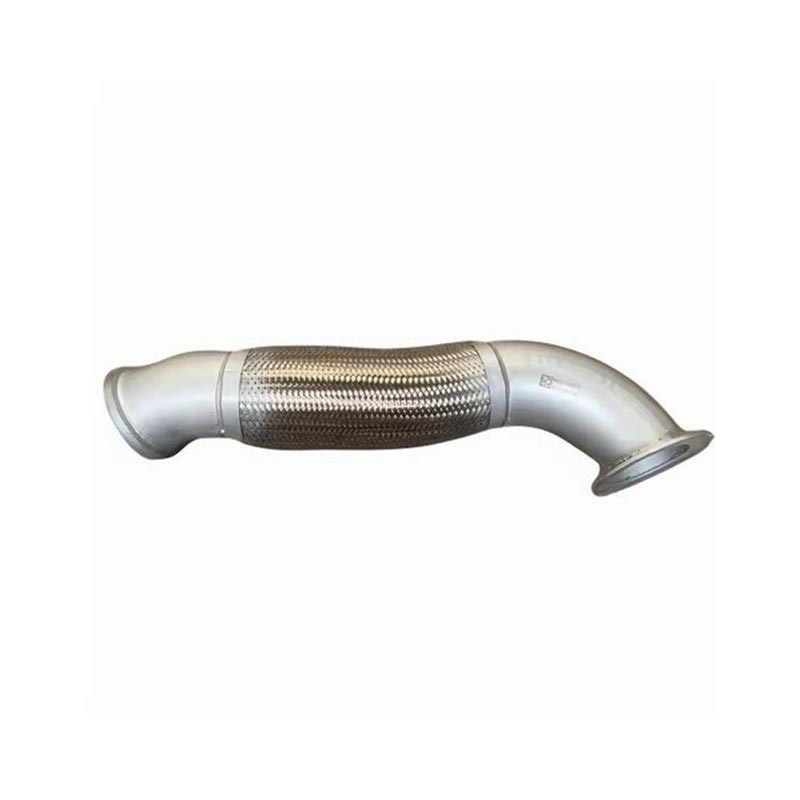

Lankstus atsiejimas siūlo alternatyvų inžinerinį sprendimą. Į vamzdyną įtraukus lanksčią sekciją, pakeičiamas sistemos standumas, kad rezonansinis dažnis būtų nukreiptas nuo variklio sužadinimo juostos. Skyond sukūrė blokuojančią lanksčią jungtįWG9731540002 išmetimo vamzdiskuri turi spiralinę metalinę juostelę sujungiančią konstrukciją. Jis užtikrina ašinį išplėtimą ir kampinę artikuliaciją, efektyviai sumažindamas dinamines apkrovas, perduodamas suvirinimo siūlėms.

Pagrindiniai šių dviejų metodų skirtumai:

3. Gamybos tikslumas lemia montavimo kokybę

Išmetimo kolektoriaus keitimas apima darbo sąnaudas. Dėl matmenų netikslumų flanšo skylės gali nesutapti ir prastai sandarinti, todėl reikės atlikti papildomus priežiūros darbus.WG9731540002 išmetimo vamzdisyra suformuotas naudojant įrankius, griežtai pagrįstus Sinotruk OEM duomenimis. Tvirtinimo taškai ir sąsajos specifikacijos tiksliai atitinka originalias dalis, todėl galima tiesiogiai montuoti nepjaustant ar neperdirbant.

Kalbant apie medžiagas, šiame gaminyje naudojamas karščiui atsparus nerūdijantis plienas. Vamzdžio sienelė yra išpjauta lazeriu ir suvirinta robotu, o storio vienodumas reguliuojamas ±0,1 mm ribose, o tai tiesiogiai prisideda prie tolygaus šiluminio įtempio pasiskirstymo suvirintose jungtyse.

4. Veikimo patvirtinimas skirtingomis eksploatavimo sąlygomis

Šis modelis buvo masiškai eksportuotas į kelis regionus ir atliktas specialus patvirtinimas įvairioms klimato aplinkoms:

Rusija ir Centrinė Azija (labai šalta):Medžiagos kietumas išlieka stabilus esant -40°C; nėra trapių lūžių šalto užvedimo metu.

Pietryčių Azija (didelė drėgmė):Paviršiaus atsparumas korozijai atitinka druskos purškimo bandymo reikalavimus.

Afrika ir Pietų Amerika (aukšta temperatūra, dulkėta):Esant nuolatinėms didelėms apkrovoms, vamzdžių deformacija išlieka priimtinų ribų.

5. Atrankos rekomendacijos

Logistikos automobilių parkams, remonto dirbtuvėms ir inžinerinių pirkimų pirkėjams, renkantis išmetimo kolektorių, reikėtų atsižvelgti į tris pagrindinius kriterijus: ar jis užtikrina vibracijos atsiejimą, ar matmenys atitinka originalią įrangą ir ar buvo patikrinta, ar medžiaga tinka numatytoms eksploatavimo sąlygoms. Skyond  WG9731540002 išmetimo vamzdis siūlo dokumentais pagrįstus visų trijų matmenų projektavimo ir bandymų duomenis, todėl tai yra perspektyvi alternatyva Sinotruk serijos sunkvežimiams.
