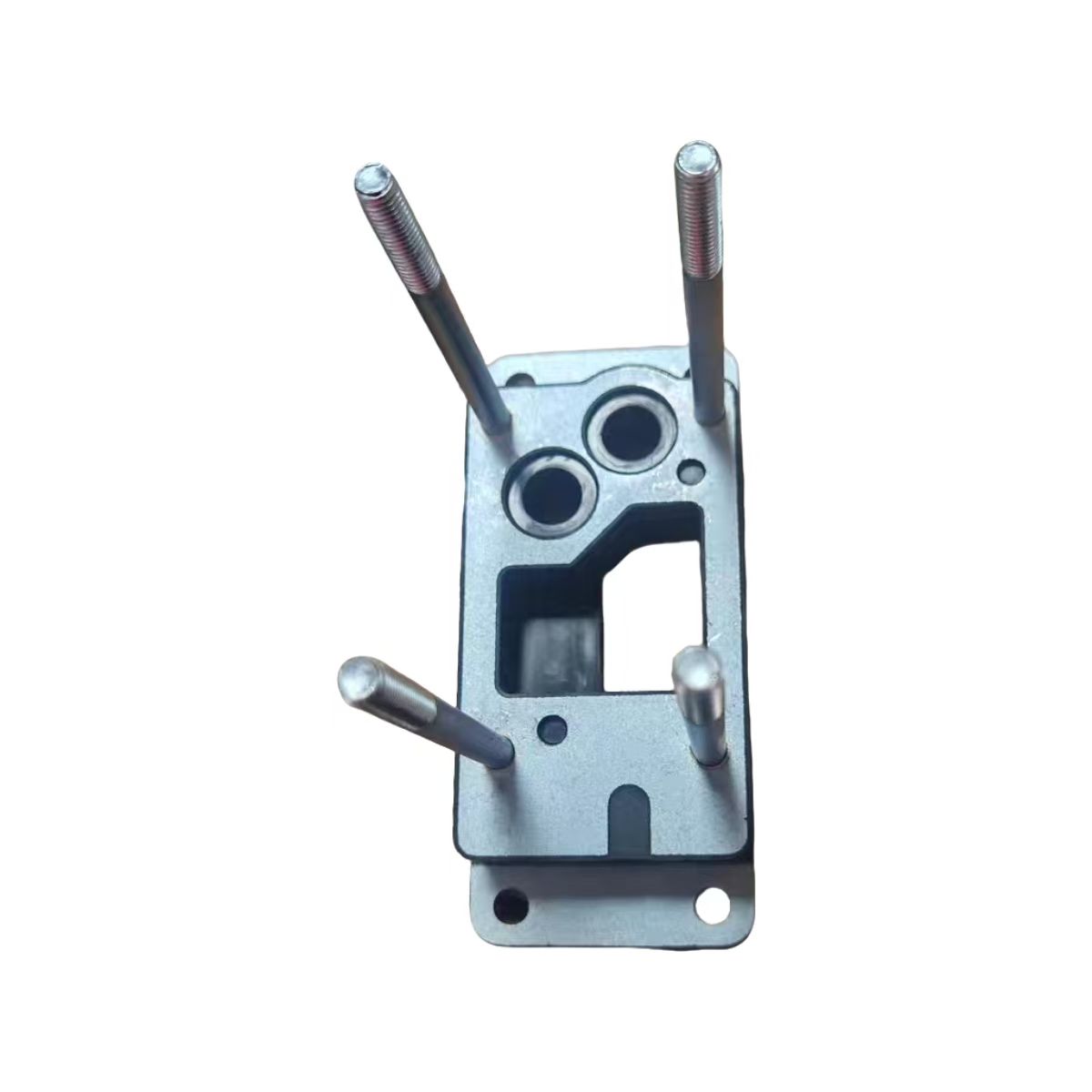

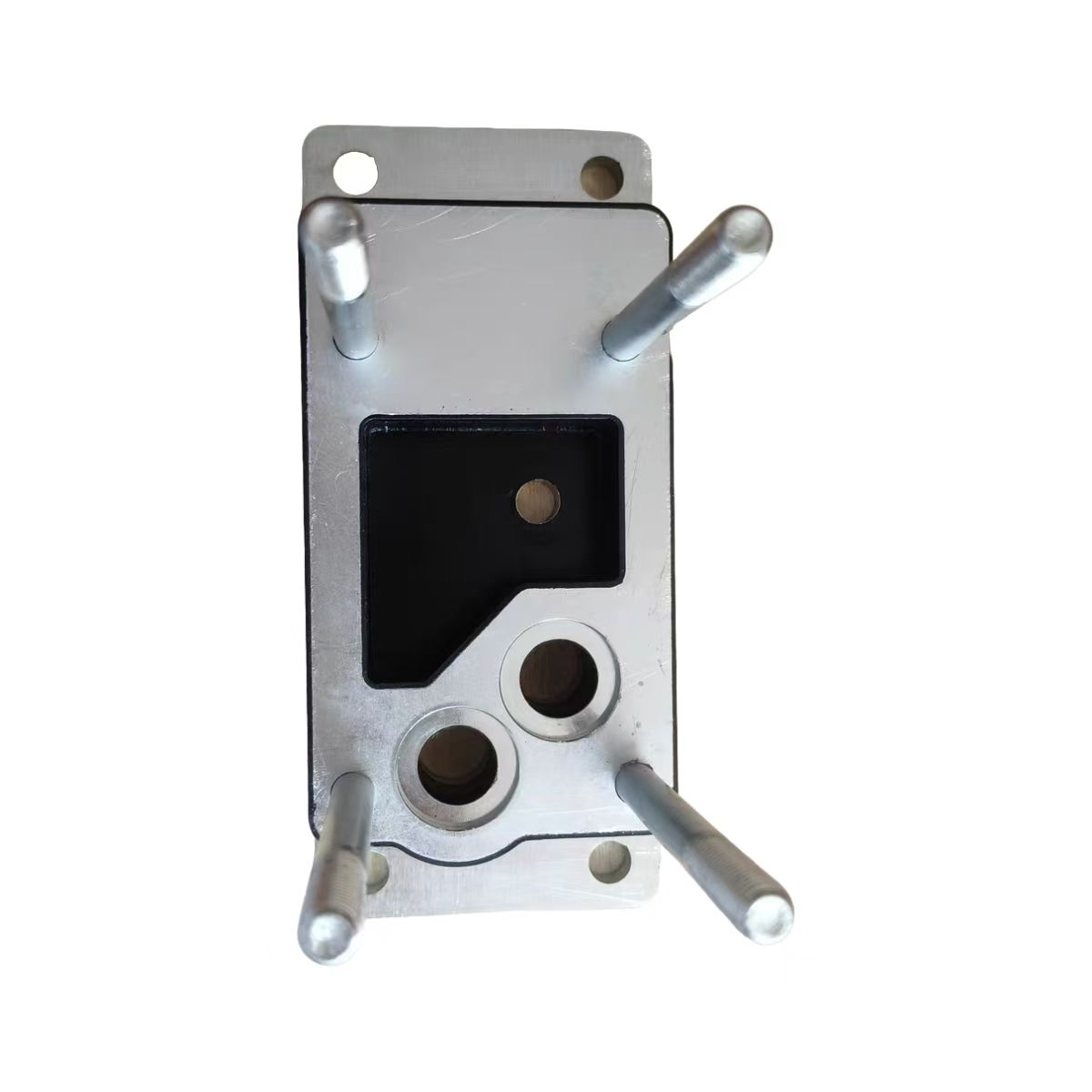

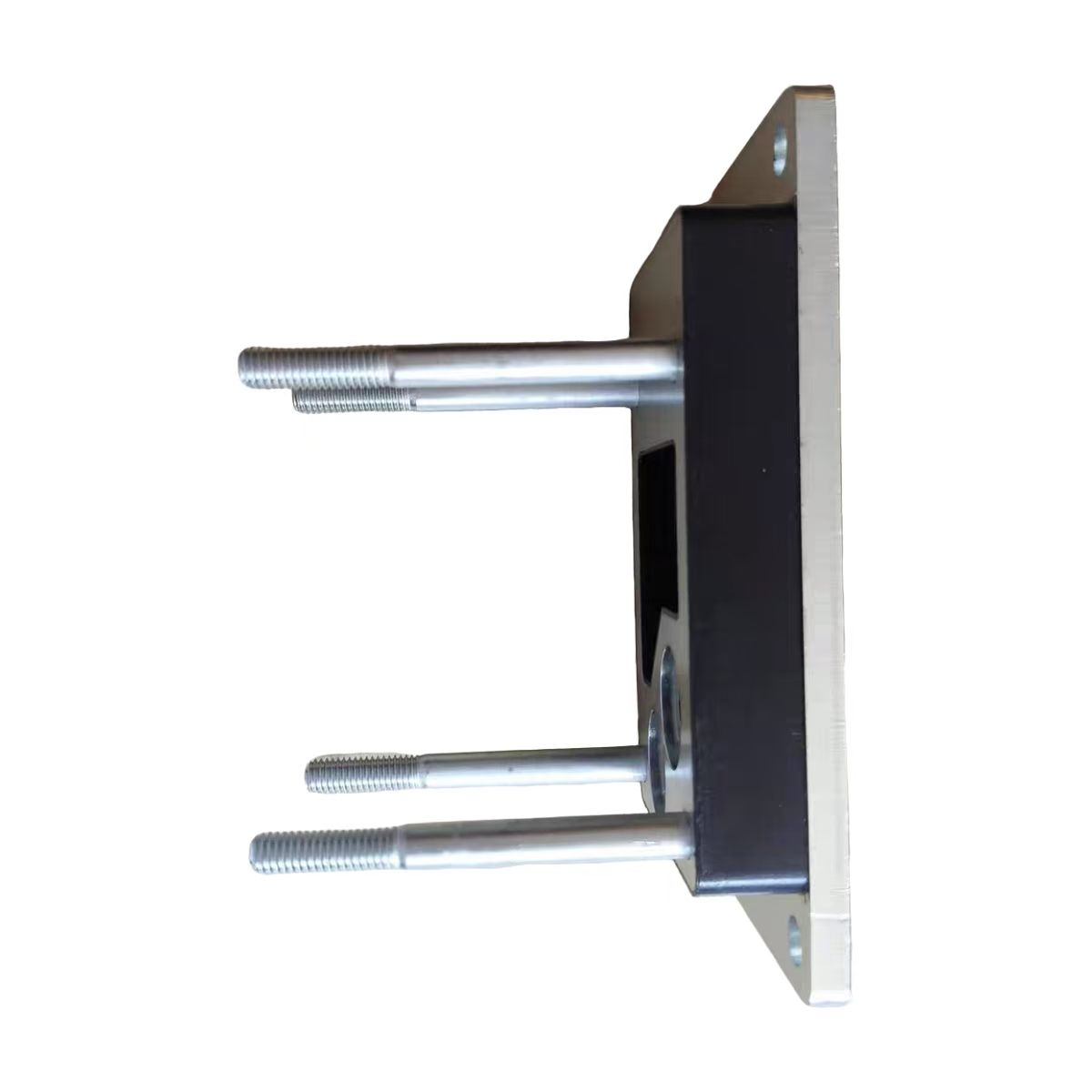

FAST hidraulinio retarderio slopinimo plokštė, skirta Shacman sunkvežimiui

„Shacman Truck“ skirta FAST hidraulinio lėtintuvo slopinimo plokštė yra „Skyond“ tiekiamas tvirtinimo ir apsauginis komponentas, pagamintas mūsų gamykloje Kinijoje. Ši slopinimo plokštė skirta pneumatiniam proporcingam valdymo vožtuvui FAST hidraulinio lėtinimo sistemose, dažniausiai sutinkamuose Shacman sunkiasvoriuose sunkvežimiuose, įskaitant X5000, X6000 ir M3000S serijas, taip pat kitų prekių ženklų su FAST lėtintuvais, pvz., Sinotruk HOWO, Yutong ir Yaxing. Lėtiklio slopinimo plokštė tvirtinama tiesiai ant valdymo vožtuvo korpuso, taip pritvirtindama proporcingą vožtuvą, reguliuojantį oro slėgį, patenkantį į retarderio alyvos karterį. Šis slėgio valdiklis nustato alyvos srautą į darbo kamerą, o tai savo ruožtu reguliuoja stabdymo momentą. Dėl susidėvėjusios arba trūkstamos amortizacinės plokštės per didelė vibracija pasiekia tikslumo vožtuvą, dėl ko gali atsirasti nereguliarus stabdymas, uždelstas įsijungimas arba visiškas vožtuvo gedimas. Ją pakeitus retarderio slopinimo plokšte, atkuriamas stabilus vožtuvo veikimas ir pastovi hidraulinė jėga, užtikrinanti saugesnį transporto priemonės lėtėjimą.

Produkto privalumai

Apsaugo proporcingą vožtuvą nuo vibracijos.

FAST hidraulinio lėtintuvo slopinimo plokštė, skirta Shacman Truck, tvirtai laiko elektromagnetinį proporcingą vožtuvą prie lėtintuvo vožtuvo korpuso. Tai apsaugo nuo vožtuvo judėjimo ar signalo iškraipymo, kurį sukelia kelio vibracija ir transporto priemonės atšokimas, užtikrinant, kad lėtintuvas nuosekliai reaguotų į vairuotojo komandas.

Prailgina komponentų tarnavimo laiką.

Sugerdama smūgio ir vibracijos energiją, kol ji pasiekia proporcingą vožtuvą, slopinimo plokštė sumažina vožtuvo vidinių komponentų, pvz., ritės, spyruoklių ir solenoidų, susidėvėjimą. Tai reiškia ilgesnius techninės priežiūros intervalus ir mažiau vožtuvų keitimo per visą transporto priemonės eksploatavimo laiką.

Kompozitinė metalo-gumos konstrukcija.

Plieninė plokštė užtikrina tvirtą montavimą ir tikslų vožtuvo padėtį, o surištas gumos sluoksnis sugeria aukšto dažnio vibraciją. Dėl šios integruotos konstrukcijos nereikia atskirų tvirtinimo kronšteinų ir izoliatorių, supaprastina vožtuvo surinkimą ir sumažina galimų gedimų vietas.

Išsaugo stabdymo lėtintuvo pagrindinius pranašumus.

Stabilus proporcingas vožtuvas leidžia retarderiui užtikrinti visą savo stabdymo potencialą, nenusidėvėjusį lėtėjimą, pastovų veikimą be terminio blukimo ir mažesnę darbinių stabdžių ir padangų apkrovą. Automobilių parko operatoriams tai reiškia mažesnes priežiūros išlaidas ir geresnes degalų sąnaudas.

Tiesioginis OEM pakeitimas.

Montavimo angos, plokštės storis ir bendri matmenys atitinka originalias įrangos specifikacijas. Montuojant nereikia keisti vožtuvo korpuso ar aplinkinių komponentų.

Pagrindinės specifikacijos

Koks yra slopinimo vaidmuo?

FAST hidraulinio retarderio slopinimo plokštė, skirta Shacman Truck, atlieka tris pagrindines retarderio valdymo sistemos funkcijas:

Saugus montavimas. Plokštė tvirtai pritvirtina elektromagnetinį proporcingą vožtuvą prie lėtintuvo vožtuvo korpuso. Ši mechaninė fiksacija neleidžia vožtuvui pasislinkti arba atsilaisvinti veikiant transporto priemonės vibracijai, išlaikant tikslų vožtuvo ir jo pneumatinių bei elektrinių jungčių išlygiavimą.

Vibracijos slopinimas.Integruotas gumos sluoksnis sugeria ir išsklaido smūgio ir vibracijos energiją iš kelio ir pavaros. Be šio slopinimo vibracija tiesiogiai perduodama į vidinius vožtuvo komponentus, ritę, spyruokles ir solenoidus, sukeldama priešlaikinį nusidėvėjimą, nereguliarų atsaką arba visišką gedimą.

Signalo vientisumo apsauga.Atskirdama vožtuvą nuo vibracijos, retarderio slopinimo plokštė neleidžia klaidingiems signalams ar signalo iškraipymui pasiekti elektroninį valdymo bloką. Oro slėgiui reguliuoti proporcingas vožtuvas remiasi tiksliais elektriniais signalais iš ECU. Dėl vibracijos sukelto kontakto atšokimo arba pertrūkių jungčių ECU gali neteisingai suprasti vožtuvo padėtį, todėl gali būti pritaikytas neteisingas stabdymo momentas.

Vairuotojui tai reiškia nuspėjamą linijinį stabdymo atsaką visuose lėtintuvo veikimo režimuose – nuo ​​pastovaus greičio nusileidimo funkcijos iki visiškai įjungtų stabdymo režimų.

Apie gaminio konstrukciją

Šios retarderio slopinimo plokštės sudėtinė konstrukcija: anglinio plieno Q235 plokštė, sujungta su guminiu slopinimo sluoksniu.

Anglies plieno Q235 plokštė.Šis konstrukcinis plienas užtikrina tvirtumą, reikalingą patikimai pritvirtinti proporcingą vožtuvą. Jis atsparus lenkimui ir deformacijai, veikiant tvirtinimo varžtų suspaudimo jėgoms ir transporto priemonės vibracinėms apkrovoms. Plieninė plokštė išlaiko tikslią vožtuvo orientaciją vožtuvo korpuso atžvilgiu, užtikrindama, kad pneumatinės ir elektrinės jungtys išliktų vienoje linijoje.

Guminis amortizacinis sluoksnis.Elastomerinis sluoksnis sugeria aukšto dažnio vibracijos energiją ir paverčia ją šiluma, kuri išsisklaido per plokštę. Šis gumos mišinys sukurtas taip, kad išlaikytų savo amortizacines savybes visame temperatūrų diapazone, su kuria susiduriama važiuojant sunkiasvoriais sunkvežimiais, nuo šalto užvedimo žiemą iki ilgalaikio lėtinimo sistemos karščio ilgų nusileidimų metu.

Kompozitinio dizaino pranašumas.Sujungus metalą ir gumą į vieną vienetą, amortizacinė plokštė užtikrina konstrukcinį tvirtinimą ir vibracijos izoliaciją viename kompaktiškame komponente. Tai pašalina atskirų tvirtinimo kronšteinų ir guminių izoliatorių poreikį, supaprastina vožtuvo surinkimą ir sumažina galimų gedimų vietas.

Suderinami lėtintuvų modeliai ir transporto priemonės

FAST hidraulinio lėtėjimo slopinimo plokštė, skirta Shacman Truck, yra suderinama su visais FAST hidraulinių lėtintuvų modeliais:

1. FH400B (serijinis jungtis). Tvirtinama vienoje linijoje su transmisija, tinka transporto priemonėms, kuriose erdvė leidžia montuoti serijiniu būdu.

2. FH240B. Kompaktiškas serijinės jungties modelis, skirtas mažesnėms arklio galioms.

3. FHB320B (lygiagretusis ryšys). Montuojamas šalia transmisijos, išsaugant galios tiekimo (PTO) sąsają.

4. FHB400B. Didesnės talpos lygiagrečiojo ryšio modelis.

Šie lėtintuvų modeliai yra sumontuoti gamykloje arba pardavėjo sumontuoti:

1. Shacman X5000, X6000, M3000S ir kiti Shacman sunkvežimiai

2. Sinotruk HOWO serija

3. Yutong ir Yaxing autobusai

4. Kitų prekių ženklų komercinių transporto priemonių, naudojančių FAST lėtintuvus

Dirbtuvėms ir automobilių parko operatoriams retarderio slopinimo plokštė suteikia vieną SKU, apimantį kelis lėtintuvų modelius ir transporto priemones, supaprastindama atsargų valdymą.

Montavimas ir priežiūra

Keičiant retarderio slopinimo plokštę reikia atkreipti dėmesį į detales:

Rekomenduojamas profesionalus montavimas

Darbas apima retarderio valdymo vožtuvo korpuso išmontavimą. Rekomenduojame pakeisti techniką, turintį FAST retarderio aptarnavimo patirties.

Sukimo momento specifikacija

Tvirtinimo varžtai turi būti priveržti nurodytu sukimo momentu naudojant dinamometrinį veržliaraktį. Per didelis priveržimas gali sugadinti vožtuvo korpusą arba slopinimo plokštę; nepakankamas priveržimas leidžia judėti ir vibruoti.

Patikrinkite susijusius komponentus

Nuėmę vožtuvą patikrinkite, ar nepažeistas pats proporcinis vožtuvas. Patikrinkite, ar sandarinimo žiedo sandariklis nėra kietas, įtrūkęs ar deformuotas, ir, jei reikia, pakeiskite.

Veikimo testas po įdiegimo

Surinkę iš naujo patikrinkite lėtintuvą visuose darbo režimuose esant pastoviam greičiui ir kiekvienam stabdymo etapui, kad įsitikintumėte, jog stabdymo jėga normali ir nėra oro ar alyvos nuotėkio.

Daugumą įrengimų patyręs technikas gali atlikti per mažiau nei vieną valandą.

Kaip „Skyond“ kontroliuoti ir patikrinti kokybę?

Kiekviena Skyond tiekiama FAST hidraulinio retarderio slopinimo plokštė Shacman Truck prieš išsiunčiant yra patikrinta:

Matmenų patikrinimas.Plokštės tvirtinimo angų vietos, storis ir bendri matmenys tikrinami pagal OEM specifikacijas, kad būtų užtikrintas teisingas montavimas.

Gumos jungties vientisumas. Patikrinama, ar guminis sluoksnis tinkamai sukimba su plienine plokšte, be tuštumų ar atsiskyrimo.

Paviršiaus apdaila.Plieninė plokštė patikrinama, ar nėra įbrėžimų, aštrių briaunų ar korozijos, kurios gali turėti įtakos montavimo ar tarnavimo laikui.

Mėginių testavimas. Atsitiktiniai mėginiai iš kiekvienos partijos atliekami suspaudimo ir vibracijos bandymais, siekiant patikrinti slopinimo veikimą.

Išplėstinė gamyba Skyond

Skyond valdo modernią gamybos įmonę, aprūpintą tiksliomis mašinomis ir automatizuotomis gamybos linijomis. Mūsų gamykla gali gaminti FAST hidraulinio lėtintuvo slopinimo plokštę Shacman Truck ir kitus tikslius komponentus pagal nuoseklius kokybės standartus.

Tikslus CNC apdirbimas. Mūsų CNC įranga atlieka metalinių komponentų pjovimą ir formavimą pagal tikslias specifikacijas. Dėl slopinimo plokštės tai užtikrina tikslias tvirtinimo angų vietas, vienodą plokštės storį ir tinkamą pritvirtinimą prie vožtuvo korpuso. Matmenų tikslumas tiesiogiai veikia montavimo paprastumą ir plokštės gebėjimą išlaikyti vožtuvo išlygiavimą veikiant vibracijai.

Automatizuotas surinkimas ir kokybės kontrolė. Automatizuoti procesai sumažina žmogiškąsias klaidas ir užtikrina pastovią kūrimo kokybę visose gamybos serijose. Kiekviena partija tikrinama keliais etapais – nuo ​​žaliavos patikros iki gatavo produkto testavimo.

Speciali gumos klijavimo linija. Guminis amortizacinis sluoksnis sujungiamas su plienine plokšte, naudojant kontroliuojamus procesus, kurie užtikrina tinkamą sukibimą be tuštumų ar delaminacijos. Šis sujungimo vientisumas yra labai svarbus plokštės vibracijos slopinimui per visą jos tarnavimo laiką.

Bandymo įranga. Didelio tikslumo matavimo įrankiai ir elektriniai testeriai tikrina gaminio veikimą imituotomis veikimo sąlygomis. Atsitiktiniai mėginiai iš kiekvienos partijos atliekami suspaudimo ir vibracijos bandymais, siekiant patvirtinti, kad slopinimo charakteristikos atitinka specifikacijas.

Gamybos pajėgumai. Mūsų įmonė palaiko didelio masto gamybą, kad būtų patenkinti masiniai užsakymai, išlaikant pastovią kokybę. Laivyno operatoriams ir prekybos įmonėms, kurioms reikia didelių siuntų, galime atitinkamai padidinti gamybą.

Pasaulinis pristatymas ir logistika

Skyond eksportuoja į Rusiją, Centrinę Aziją, Pietryčių Aziją, Afriką, Pietų Ameriką ir kitus regionus. Mūsų logistikos komanda tvarko:

1. Konteinerio pakrovimas tinkamai pritvirtinant, kad būtų išvengta žalos gabenant

2. Muitinės dokumentai, užtikrinantys sklandų įforminimą

3. Maršrutai į pagrindinius uostus, kad tarptautinis gabenimas būtų efektyvus

Dauguma įprastinių Shacman Truck hidraulinio lėtintuvo slopinimo plokštės užsakymų pristatomi per 7–45 dienas po mokėjimo patvirtinimo. Klientams, turintiems nuolatinių reikalavimų, galime organizuoti suplanuotas siuntas arba išlaikyti atsargas ekspeditorių sandėliuose, kad pristatymas būtų greitesnis.

Dažni klausimai

1 klausimas: kurie dalių numeriai atitinka šią slopinimo plokštę?

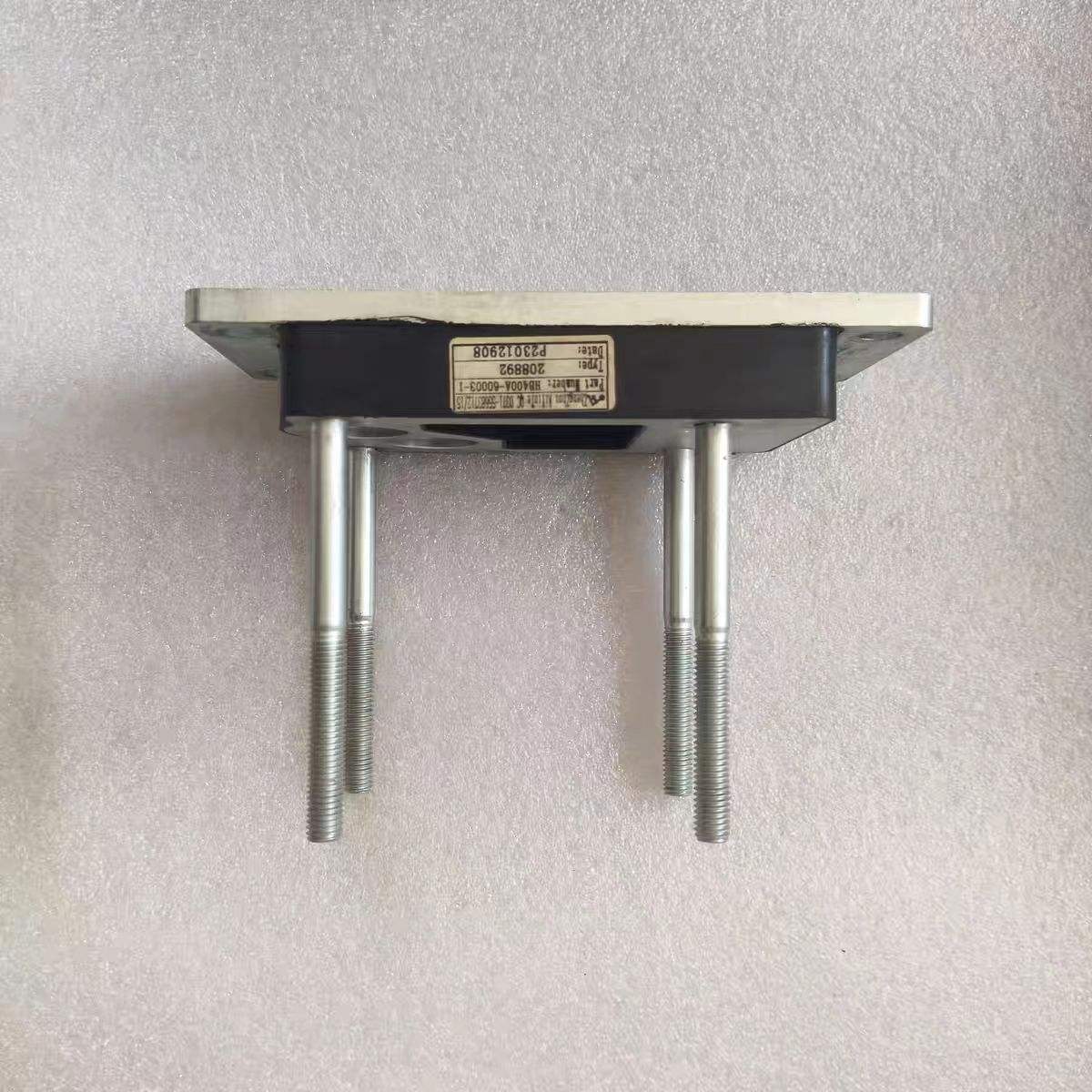

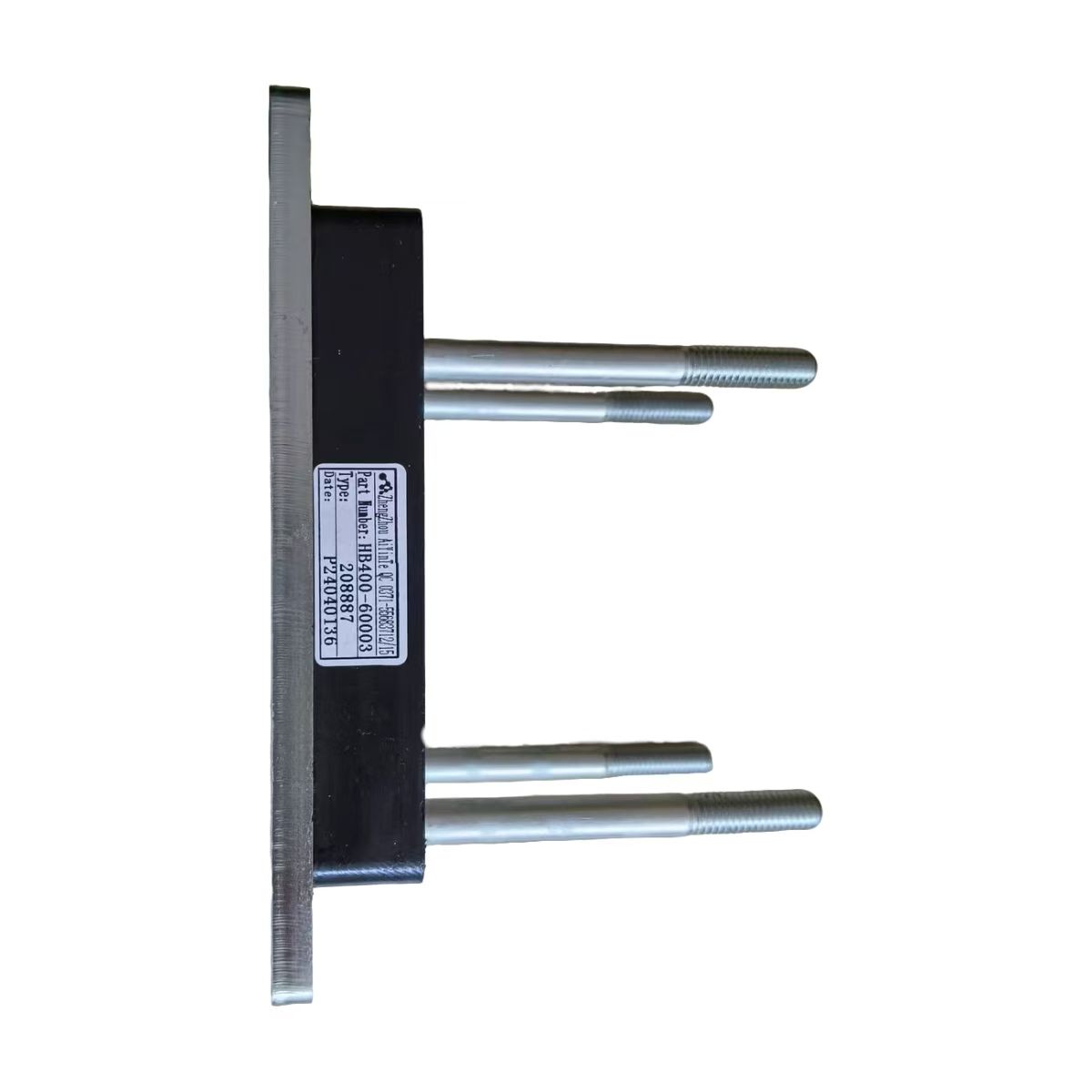

Slopinimo plokštę galima įsigyti kaip HB400-60003 ir HB400-60002. Visas proporcinio vožtuvo mazgas su slopinimo plokšte yra HB400-60001.

2 klausimas: kaip patikrinti, ar ši slopinimo plokštė tinka mano sunkvežimiui?

Patikrinkite lėtintuvo modelį identifikavimo plokštelėje, esančioje ant retarderio korpuso. Suderinami modeliai yra FH400B, FH240B, FHB320B ir FHB400B. Arba pateikite savo transporto priemonės VIN tiekėjui, kad jis tiksliai atitiktų FAST arba Shacman elektroninių dalių katalogą.

3 klausimas: ką turėčiau pakeisti kartu su slopinimo plokšte?

Patikrinkite, ar proporcinis vožtuvas nepažeistas. Patikrinkite, ar sandarinimo žiedo sandariklis nėra pasenęs ar nusidėvėjęs, ir, jei reikia, jį pakeiskite.

4 klausimas: ar galiu tai įdiegti pats?

Darbas susijęs su lėtintuvo valdymo vožtuvo korpusu. Rekomenduojame montuoti technikui, turinčiam FAST retarder aptarnavimo patirties, kad būtų užtikrintas teisingas sukimo momentas ir veikimo patikrinimas.
