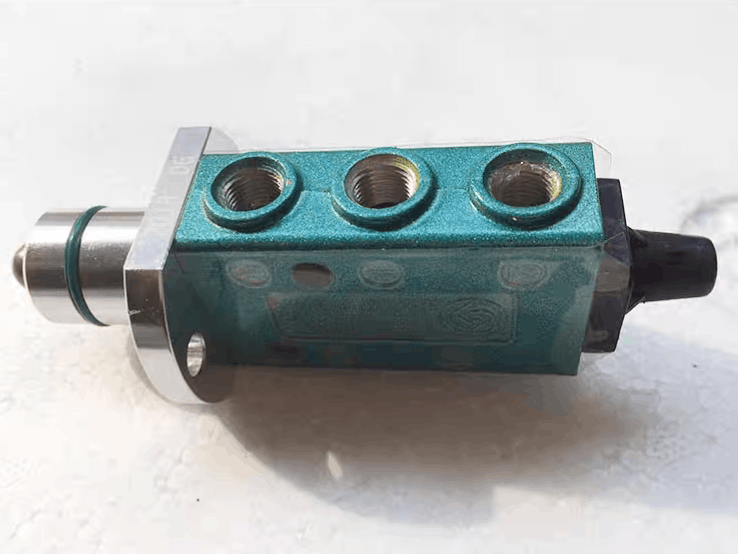

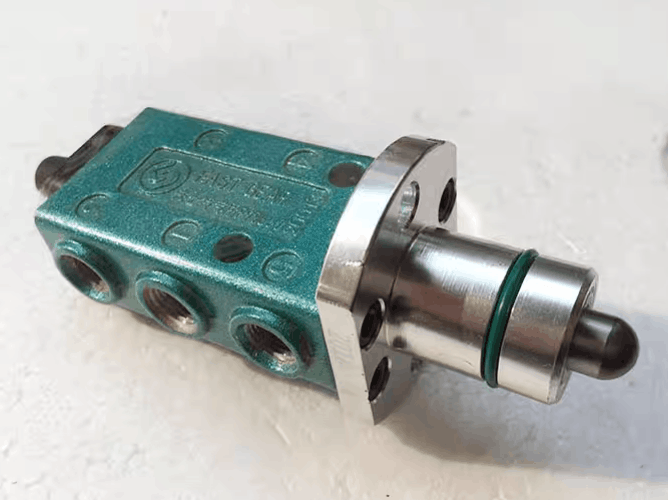

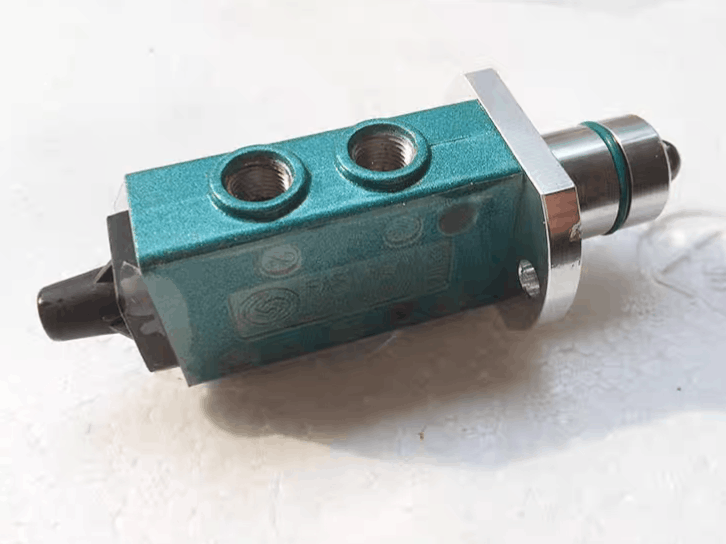

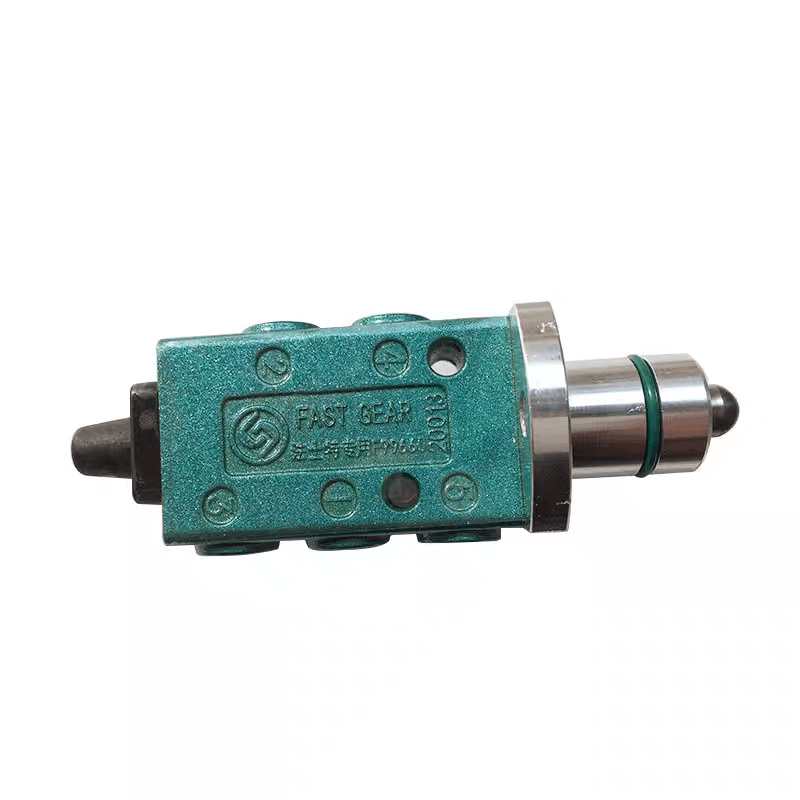

Sunkvežimio greitosios pavarų dėžės oro kontrolės reguliavimo vožtuvas F99660

Skyond Truck Fast Gearbox Air Control Valve F99660 yra dvigubas H vožtuvas, kaip pagrindinis FAST transmisijos pneumatinių pavarų perjungimo valdymo sistemų komponentas, dažniausiai randamas Shacman F3000, X3000, HOWO, FAW, Dongfeng, Foton Auman, Steyr, Bėjaus, JAC, Hualing ir kituose sunkiųjų sunkvežimių prekės ženkluose, Shi,eiben. Pavarų dėžės oro valdymo reguliavimo vožtuvas valdo pneumatinį slėgio paskirstymą, kuris leidžia sinchronizuoti perjungimą tarp pagalbinės ir pagrindinės pavarų dėžės sekcijų. Kai šis vožtuvas sugenda, oro grandinė lieka atvira, o perjungimo šakė užsifiksuoja viename diapazone, todėl neįmanoma perjungti įprastų pavarų. Pakeitus jį pavarų dėžės oro valdymo reguliavimo vožtuvu, atkuriamas tinkamas pneumatinis valdymas ir patikimas diapazono perjungimas.

 Pagrindinė funkcija

Sunkvežimio greitosios pavarų dėžės oro valdymo reguliavimo vožtuvas F99660 dažnai vadinamas dvigubu H vožtuvu arba dviejų krypčių H vožtuvu. Tai pneumatinis jungiklis, nukreipiantis suslėgtą orą į pavarų dėžės diapazono cilindrą, leidžiantis mechaniniam perėjimui tarp aukšto ir žemo diapazono pavarų darbo metu.

Vožtuvas turi du nepriklausomus oro praėjimo kanalus:

Žemo nuotolio oro grandinė. Valdo 1–4 pavarų įjungimą.

Aukšto nuotolio oro grandinė. Veikia su pagalbine pavarų dėžės dalimi, kad įjungtų 5–8 ir aukštesnes pavaras.

Kai vairuotojas perjungia pavarų svirtį į kairę arba į dešinę, vožtuvo sferinis slydimo stūmoklis arba ritė atitinkamai pasislenka. Perėjus į žemo diapazono padėtį, stūmoklis įtraukiamas ir atidaroma žemo diapazono oro grandinė. Perėjus į aukšto diapazono padėtį, ritė gali išsikišti veikiant spyruoklės jėgai ir atverti aukšto diapazono oro grandinę. Tai sinchronizuoja pagrindinės dėžės pavarų perjungimą su pagalbiniu dėžės diapazono perjungimu, užbaigiant pavarų perjungimą vienu sklandžiu judesiu.

Produkto savybės

Patvarus aukštos kokybės sandarinimas.

 Sunkvežimio greitosios pavarų dėžės oro kontrolės reguliavimo vožtuvas F99660 naudoja specializuotus guminius sandariklius, skirtus ilgalaikiam oro slėgio palaikymui. Ši medžiaga atspari kietėjimui ir įtrūkimams, dėl kurių pneumatinėse sistemose nuolat prateka oras, todėl dažnai reikia keisti vožtuvus.

Tiksliai apdirbtas korpusas.

Vožtuvo korpusas pagamintas laikantis griežtų leistinų nuokrypių, siekiant užtikrinti, kad visi vidiniai takai ir prievadai būtų tinkamai suderinti. Šis tikslumas neleidžia vidiniam stūmokliui prilipti, todėl pavarų dėžė nedvejodama persijungia tarp diapazonų. Nuoseklus vožtuvo atsakas reiškia sklandesnį pavarų perjungimą ir mažesnį vairuotojo nuovargį.

Atsparumas vibracijai ir dulkėms.

Tvirta konstrukcijos konstrukcija yra specialiai optimizuota sunkiasvoriams sunkvežimiams, dirbantiems statybvietėse ir kasybos operacijose. Jis palaiko nuoseklų reguliavimo našumą net tada, kai yra veikiamas aukšto dažnio vibracijos ir aplinkos nešvarumų – sąlygos, kurios greitai pablogina prastesnius vožtuvus.

Ekonomiška priežiūra.

Dėl didelio sąnaudų ir našumo santykio šis vožtuvas padeda operatoriams sumažinti dažno remonto išlaidas. Patikimas jo eksploatavimo laikas prailgina intervalą tarp transmisijos servisų, todėl sunkvežimis ilgiau išlaikomas kelyje ir sumažėja prastovų.

Tiesioginis OEM pakeitimas.

Montavimo matmenys, prievado konfigūracija ir sriegio specifikacijos atitinka originalius įrangos standartus. Montuojant nereikia keisti transmisijos ar esamų oro linijų.

Pagrindinė informacija

Montavimas ir kasdienė priežiūra

Sunkvežimio greitosios pavarų dėžės oro valdymo reguliavimo vožtuvas F99660 yra sumontuotas vienoje transmisijos viršutinio dangčio bloko pusėje, prijungtas prie dvigubo H oro linijų. Keičiant reikia atkreipti dėmesį į kelis veiksnius:

Patvirtinkite dalies numerį.Įsitikinkite, kad naujas vožtuvas yra F99660. Užsakymas tik pagal transporto priemonės modelį yra susijęs su rizika, kuri visada patikrinama pagal transmisijos specifikacijas.

Patikrinkite susijusius komponentus.Keisdami vožtuvą patikrinkite, ar viršutinis dangtis ir dvigubos H oro linijos nėra pasenusios ar nepažeistos. Nusidėvėjusios oro linijos arba pažeistas dangtis gali sukelti nuolatinių problemų net su nauju vožtuvu.

Rekomenduojamas profesionalus montavimas.Darbas apima transmisijos pneumatinę sistemą. Rekomenduojame montuoti technikui, turinčiam FAST perdavimo aptarnavimo patirties, kad būtų užtikrintas teisingas maršrutas ir sandarinimas.

Patikrinkite pavarų perjungimo svirties reguliavimą.Jei sumontavus pavarų perjungimo problemos išlieka, patikrinkite, ar perjungimo svirties padėtis yra tinkamai nustatyta. Neteisingas svirties išlygiavimas gali užkirsti kelią visiškam vožtuvo įjungimui.

Funkcijų testas.Sumontavę išbandykite visas pavarų dėžes, kad įsitikintumėte, jog įjungimas yra tinkamas, ir įsiklausykite į įprastus išmetamųjų dujų garsus perjungiant pavaras.

Kokybės testas ir kontrolė

Skyond valdo modernią gamybos įmonę, aprūpintą pažangiomis gamybos technologijomis ir griežtais kokybės standartais.

Testavimo parametrai. Kiekvienas vožtuvas yra išbandytas:

1. Pneumatinio sandarinimo vientisumas esant darbiniam slėgiui

2. Internal piston movement and return spring function

3. Prievadų išlygiavimas ir srauto charakteristikos

4. Sriegio būklė ir tvirtinimo matmenys

Visa tiekimo grandinės aprėptis

Be sunkvežimio greitosios pavarų dėžės oro valdymo reguliavimo vožtuvo F99660, Skyond siūlo platų Shacman ir Sinotruk dalių asortimentą.

Transmisijos komponentai:Pavarų dėžės mazgai, sinchronizatoriai, pavarų šakės ir pneumatiniai valdymo vožtuvai.

Variklio dalys: kapitalinio remonto komplektai, stūmokliai, cilindrų galvutės, degalų purkštukai ir turbokompresoriaus komponentai.

Kabina ir važiuoklė: Kabinos mazgai, pakabos komponentai ir vairo dalys.

Priežiūros elementai: Profesionalūs filtrai, sankabos diskai ir patvarios stabdžių trinkelės.

Visas mūsų gaminių asortimentas leidžia klientams konsoliduoti užsakymus ir sumažinti tiekėjų valdymo išlaidas. Prekybos įmonės gali įsigyti kelias produktų linijas iš vieno tiekėjo, supaprastindamos logistiką ir atsargų valdymą.

Gamybos pajėgumai ir tiekimo grandinės efektyvumas

Skyond palaiko nuoseklų F99660 vožtuvo ir kitų pneumatinių komponentų gamybos ir pristatymo galimybes.

1. Gamybos pajėgumai. Mūsų įmonėje veikia CNC apdirbimo, automatizuoto surinkimo ir suvirinimo automatizuotos linijos. Mėnesinis pneumatinių valdymo vožtuvų gamybos pajėgumas viršija 10 000 vienetų, kurie palaiko tiek mažų partijų, tiek apimties užsakymus.

2. Žaliavų atsargos. Mes sandėliuojame korpuso medžiagas, guminius sandariklius ir spyruoklių komponentus, kad išvengtume gamybos vėlavimo. Tai užtikrina, kad galime pradėti gaminti iš karto po užsakymo patvirtinimo.

3. Kokybės užtikrinimas. Prieš pakuojant kiekvienas vožtuvas patikrinamas sandarumo vientisumui, stūmoklio judėjimui ir angos srautui nustatyti. Atsitiktiniai kiekvienos partijos mėginiai yra tiriami ilgesniu ciklu, siekiant patvirtinti patvarumą.

4. Sandėlis ir logistika. Mūsų 10 000 m² sandėlyje naudojama skaitmeninė inventorizavimo sistema, kuri seka dalis pagal vietą ir sukimosi datą. Dauguma užsakymų paimami ir supakuojami per 48 valandas nuo mokėjimo patvirtinimo.

5. Mišraus konteinerio pakrovimas. Be F99660 vožtuvo, į tą patį konteinerį galime įtraukti kitas dalis iš mūsų katalogo filtrų, stabdžių trinkelių, sankabos komponentų, taip sumažindami bendras gabenimo išlaidas ir supaprastindami muitinės formalumus.

6. Suplanuotas siuntimas. Laivyno operatoriams ir prekybos įmonėms, kurioms taikomi reguliarūs reikalavimai, galime organizuoti suplanuotus pristatymus, kad jie atitiktų jūsų priežiūros ar tiekimo ciklus, sumažindami skubių užsakymų poreikį.

DUK

1 klausimas: su kokiomis transporto priemonėmis suderinamas sunkvežimio greitosios pavarų dėžės oro valdymo vožtuvas F99660?

Jis suderinamas su Shacman F3000, X3000, Sinotruk HOWO, FAW, Dongfeng, Foton Auman, Steyr, Beiben, JAC, Hualing, Jie Shi ir kitais sunkiųjų sunkvežimių prekių ženklais, turinčiais FAST transmisijas. Prieš užsakydami visada patvirtinkite savo transmisijos modelį.

2 klausimas: kas atsitiks, kai dvigubas H vožtuvas sugenda?

Oro grandinė lieka atvira, o pavarų perjungimo šakė užsifiksuoja viename diapazone, kuris yra aukštas arba žemas, todėl įprastai pavarų perjungti neįmanoma. Vožtuvas taip pat gali prasidėti oro nuotėkiu arba nesugebėti nukreipti oro į tinkamo diapazono cilindro prievadą.

3 klausimas: kaip diagnozuoti sugedusį dvigubą H vožtuvą?

Patikrinkite, ar nenutrūkstamas išmetimas iš vožtuvo. Išbandykite perjungimą tarp diapazonų klausydamiesi įprastų išmetamųjų dujų garsų. Jei vožtuvas nereaguoja arba transmisija laikosi viename diapazone, vožtuvas yra pagrindinis įtariamasis. Taip pat patikrinkite diapazono perjungimo cilindrų sandariklius, nes cilindro nuotėkis gali imituoti vožtuvo gedimą.

4 klausimas: ar montuojant naują vožtuvą turėčiau pakeisti kitas dalis?

Taip. Patikrinkite, ar viršutinio dangčio mazgas ir dvigubos H oro linijos nėra pasenusios ar nepažeistos. Patikrinkite pavarų perjungimo svirties reguliavimą, neteisingas išlygiavimas gali užkirsti kelią visiškam vožtuvo įjungimui. Pakeiskite susidėvėjusius komponentus, kad įsitikintumėte, jog naujasis vožtuvas veikia taip, kaip numatyta.

Pradėkite užsakyti F99660 vožtuvą

Pasakykite mums, ko jums reikia, o mes pasirūpinsime visa kita.

Pateikite savo užsakymo duomenis. Atsiųskite mums prekės kodą F99660 ir norimą kiekį. Masiniams užsakymams taikysime pakopines kainas, pagrįstą apimtimi.

Gaukite pasiūlymą per 24 valandas. Mūsų komanda atsako pateikdama patvirtintas kainas, esamas atsargas ir numatomas pristatymo datas.

Patvirtinkite ir išsiųsime. Po apmokėjimo patvirtinimo dauguma užsakymų iš mūsų sandėlio iškeliauja per 7-45 dienas. Tvarkome logistiką – konteinerių pakrovimą, muitinės dokumentus ir maršrutą į Jūsų uostą.
